Смесительный узел (исполнение 2)
Преимущество: удобство подключения, два термоманометра
Рабочее давление | 0-10 Bar |
Рабочая температура | 0-150 С |
Теплоноситель | вода антифриз |
В каталоге ООО «ВентТехнолоджи» представлена обвязка водяного охладителя исполнения 2. Целесообразно использовать данный узел для регулировки расхода рабочей среды и температурных параметров воздушных масс на выходе из теплообменника приточных установок.
В конструкции данной обвязки водяного охладителя присутствуют следующие основные элементы:
- фильтр;
- кран шарового типа;
- регулирующий клапан, оснащенный приводом;
- два термоманометра.
В качестве теплоносителя для данного смесительного узла может выступать вода или антифриз. Обратите внимание, что допустимая рабочая температура среды варьируется в диапазоне от 0 до +150 градусов по Цельсию, а давление может составлять от 0 до 10 бар.
Смесительный узел этого исполнения отличает простота и удобство подключения. Изделие создано с использованием износостойких и долговечных материалов и комплектующих. На сайте представлена принципиальная схема обвязки этого типа исполнения.
Также вы можете уточнить подробную информацию о технических характеристиках данного смесительного узла у менеджеров ООО «ВентТехнолоджи». Связаться с ними можно по электронной почте или телефону.
Смесительный узел |
Макс. расход теплоносителя |
KVS клапана | Присоединительный размер клапана G |
MU20-4.0CW | 2 | 4,0 | 3/4" |
MU25-6.3CW | 4 | 6,3 | 1" |
MU25-10.0CW | 5 | 10,0 | 1" |
MU32-16.0CW | 8 | 16,0 | 1 1/4 " |
MU40-25.0CW* | 12 | 25,0 | 1 1/2 " |
MU50-40.0CW* | 20 | 40,0 | 2" |
MU50-63.0CW* | 31 | 63,0 | 2" |

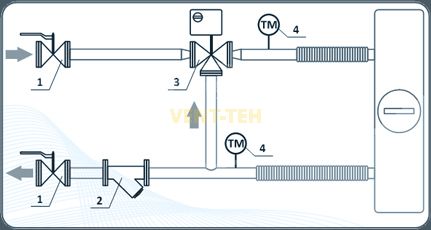

1._Шаровый кран
2._Фильтр
3._Клапан_регулирующий_с_приводом
4._Термоманометр
