Узел обвязки водяного калорифера

Компания «ВентТехнолоджи» специализируется на поставках высококачественных комплектующих к системам воздушного отопления и вентиляции. В нашем каталоге вы сможете найти любые детали для комплектации таких систем, в том числе и узлы обвязки калориферов. Как правило, они включают в себя системы кранов, фильтров, клапанов. Кроме того, каждый узел обвязки водяного калорифера комплектуется производительным и экономичным регуляционным насосом. Наряду с высокой эффективностью, необходимо отметить следующие преимущества поставляемого нами оборудования:

• Простота и удобство монтажа.
• Широкий диапазон рабочих температур.
• Полноценная гарантия качества узлов обвязки водяных калориферов и прочего оборудования.
• Обеспечение быстрого выхода оборудования на рабочий режим.
• Оптимальная стоимость по отношению к качеству.

Смесительные узлы калориферов приточных установок

Исполнение 0

Преимущество:

Минимальная стоимость!

Рабочее давление	0-10 Bar
Рабочая температура	0-150 С
Теплоноситель	вода антифриз

Смесительный узел	Макс. расход теплоносителя	Тип насоса	KVS клапана	Присоединительный размер клапана G
MU40-1.6HW	0,7	25-40	1,6	3/4"
MU40-2.5HW	1,2	25-40	2,5	3/4"
MU40-4.0HW	2	25-40	4,0	3/4"
MU60-6.3HW	3,5	25-60	6,3	1"
MU80-6.3HW	4	25-80	6,3	1"
MU60-10.0HW	5	25-60	10,0	1"
MU80-10.0HW	5	25-80	10,0	1"
MU80-16.0HW	7,5	32-80	16,0	1 1/4 “
MU120-16.0HW	8	32-120	16,0	1 1/4 “
MU120-25.0HW	10	32-120	25,0	1 1/2 “
MU120-40.0HW	17	32-120	40,0	2“

Скачать опросный лист

Принцип работы

Циркуляционный насос узла обвязки водяного калорифера обеспечивает постоянную подачу теплоносителя через теплообменник. Это предотвращает замерзание прибора и его поломку, а также позволяет поддерживать постоянную температуру в системе. Смешивание воды осуществляется при помощи двух- или трехходовых клапанов. Для подачи необходимого количества теплоносителя, достаточного для нагрева воздуха в теплообменнике, применяются регулирующие вентили с аналоговым или позиционным управлением.

Существует два основных типа узлов обвязки водяного калорифера:

• стандартный. Этот вариант с жесткой подводкой применяется обычно в системах с магистральными стальными трубами. Он отличается простотой монтажа и обслуживания;
• гибкий. В этом случае используются гофрированные шланги. Гибкие узлы хорошо подходят для систем со сложной конфигурацией или затрудненным доступом к элементам оборудования. Они являются более функциональными, чем стандартные, но при этом дороже в установке и обслуживании.

Регулировка нагрева осуществляется с помощью узла обвязки водяного калорифера качественным или количественным методом.

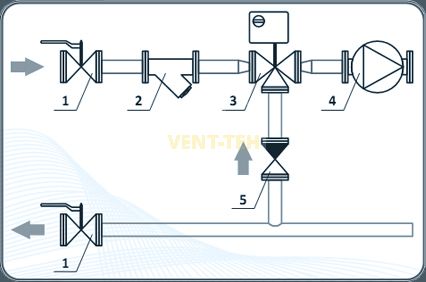

1._Шаровый кран
2._Фильтр
3._Клапан_регулирующий_с_приводом
4._Насос регуляционный
5._Клапан обратный


Все комплектующие, реализуемые компанией «ВентТехнолоджи», надежны и долговечны. Они разработаны в соответствии с новейшими технологиями, произведены в заводских условиях под жестким контролем качества.

Для заказа узла обвязки водяного калорифера, а также других комплектующих для систем обогрева и вентиляции вы можете оформить on-line заявку на сайте. Получить дополнительную информацию можно по телефонам в Москве: +7 (495) 660-36-41 +7 (926) 272-04-84.
