Узел обвязки тепловой завесы



В данном разделе каталога компании «ВентТехнолоджи» вы можете ознакомиться с описанием и техническими параметрами установки, предназначенной для циркуляции теплоносителя в системе. За счет применения узла обвязки тепловой завесы можно значительно упростить подключение оборудования к тепловой сети. Мы предлагаем современные и одновременно конструктивно простые решения, которые отличаются надежностью, высоким ресурсом и эффективностью. Если вы нуждаетесь в дополнительной информации, рекомендуем обратиться к менеджерам компании по телефонам в Москве: +7 (495) 660-36-41 +7 (926) 272-04-84.

Исполнение 1 тепловых завес

смесительные узлы

                      Преимущество: удобство подключения,                            быстрый выход тепловой завесы на режим



 Рабочее давление  0-10 Bar
 Рабочая температура  0-150 С
 Теплоноситель  вода антифриз



исполнение 1


Смесительный
        узел

 Макс. расход
 теплоносителя

 KVS  клапана  Присоединительный
размер клапана G


 MU20-4.0TS             2      4             3/4"
 MU20 - 6.3TS             4     6,3              3/4"
MU25 - 12.0TS             6    12,0               1"
 MU32 - 25.0T            14     25,0             1 1/4 "

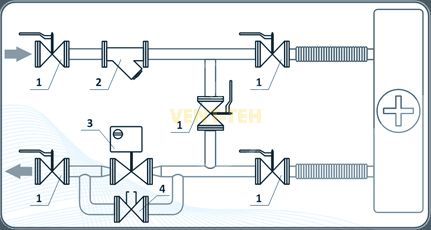

 1._Шаровый кран
2._Фильтр
3._Клапан_регулирующий_с_приводом
4._Кран_запорно-регулирующий

Принцип работы узла обвязки тепловой завесы

Узел обвязки тепловой завесы состоит из нескольких основных элементов. Каждый из них выполняет свою функцию для регулирования температуры воздуха, поступающего через устройство. Датчики температуры и давления производят измерение характеристик теплоносителя. Они подают сигнал на открытие или закрытие трехходового клапана, который предназначен для смешивания рабочих сред с разной температурой. Это обеспечивает дозированную подачу горячей воды с требуемыми параметрами.

При внезапной блокировке электромагнитного клапана, движение теплоносителя по узлу обвязки тепловой завесы осуществляется через байпасную линию таким образом, чтобы теплообменник всегда оставался прогретым. При необходимости отсечения теплообменного оборудования от подающей магистрали (например, для профилактических или ремонтных работ) перекрытие потока среды осуществляется с помощью шаровых кранов.

Еще одним важным компонентом узла обвязки тепловой завесы является водяной фильтр. Он очищает теплоноситель от различных крупных примесей, что позволяет продлить снизить риск аварий и срок службы оборудования.
