Смесительный узел (исполнение 2)



                        Преимущество:удобство подключения, два термоманометра



 Рабочее давление  0-10 Bar
 Рабочая температура  0-150 С
 Теплоноситель  вода антифриз


При эксплуатации системы вентиляции или воздушного отопления необходимо создать условия, при которых будет:

  • исключена вероятность промерзания теплоносителя;
  • обеспечена возможность регулировки температурных параметров.

Для решения этих задач целесообразно использовать специальные узлы обвязки. Они отвечают за циркуляцию жидкости в отопительном оборудовании. Особого внимания заслуживает смесительный узел исполнения 2.

В его конструкции присутствуют следующие основные элементы:

  • фильтр;
  • шаровой кран;
  • регуляционный насос;
  • обратный клапан, а также регулирующий, оснащенный приводом.

Отличительная черта смесительного узла исполнения 2 является наличие термоманометра. Следует отметить, что составляющие части данного устройства не только регулируют температуру воздуха в помещении, но также обеспечивают надежную защиту калорифера:

  • от перепадов давления;
  • скачков температуры.

Обратитесь к менеджерам ООО «ВентТехнолоджи», и они подробно расскажут о технических характеристиках и преимуществах смесительного узла исполнения 2. Вы можете связаться с ними по электронной почте или телефону.





Смесительный
узел


Макс. расход
теплоносителя


Тип насоса                  KVS клапана      Присоединительный
размер клапана G


 MU40-1.6HW          0,7

 25-40

  1,6                3/4"
 MU40-2.5HW          1,2  25-40    2,5                3/4"
 MU40-4.0HW           2  25-40    4,0                3/4"
 MU60-6.3HW          3,5  25-60    6,3                 1"
 MU80-6.3HW           4  25-80     6,3                 1"
 MU60-10.0HW           5  25-60   10,0                 1"
 MU80-10.0HW           5  25-80   10,0                 1"
 MU80-16.0HW          7,5  32-80   16,0                1 1/4 “
 MU120-16.0HW           8  32-120   16,0                1 1/4 “
 MU120-25.0HW          10  32-120   25,0                1 1/2 “
 MU120-40.0HW          17  32-120

  40,0

                 2“

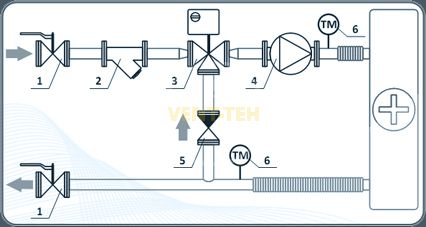

1._Шаровый кран
2._Фильтр
3._Клапан_регулирующий_с_приводом
4._Насос регуляционный
5._Клапан обратный
6._Термоманометр
