Смесительные узлы для гликолевых рекуператоров
Рабочее давление | 0-10 Bar |
Рабочая температура | 0-150 С |
Теплоноситель | вода антифриз |
В ассортименте ООО «ВентТехнолоджи» представлены смесительные узлы, предназначенные для правильного функционирования приточно-вытяжных систем, в составе которых присутствуют теплообменники, осуществляющие теплоутилизацию.
В их конструкции есть следующие основные детали:
- шаровые краны, с помощью которых можно перекрыть контур узла;
- предохранительный клапан, срабатывающий при повышении давления выше заданного уровня;
- расширительный бак, который требуется для компенсации избытка жидкости в системе в случае резкого изменения температурного режима в контуре;
- термоманометр, с помощью которого можно контролировать значение давления и температуры в разных участках системы;
- воздухоотводчик, необходимый для автоматического вывода воздуха, который попал в контур при его заполнении.
Помимо этого, в состав узда входит регуляционный насос, фильтр, а также сливной кран и обратный клапан. Обратитесь к менеджерам ООО «ВентТехнолоджи», и они подробно расскажут вам о конструктивных особенностях реализуемых смесительных узлов, их преимуществах и условиях сотрудничества.
Смесительный узел |
Макс. расход теплоносителя |
Тип насоса | KVS клапана | Присоединительный размер клапана G |
---|---|---|---|---|
MU80-6.3GR | 4 |
25-80 |
2,5 | 1" |
MU80-10.0GR | 5 | 25-80 | 4,0 | 1" |
MU80-12.0GR | 6 | 32-80 | 6,3 | 1" |
MU12 -16.0GR | 8 | 32-80 | 10,0 | 1 1/4 " |
MU120-25.0GR* | 12 | 40-120 | 10,0 | 1 1/2 " |
MU120-30.0GR* | 15 | 50-120 | 16,0 | 2" |
MU120-40.0GR* | 20 | 50-120 | 25,0 | 2" |
MU180-63.0GR* | 31 | 65-180 | 40,0 | 2" |
*- подсоединение стальными трубами

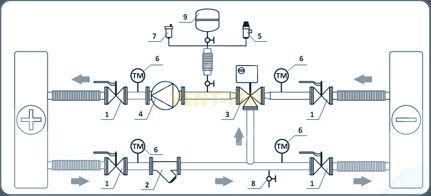

1._Шаровый кран
2._Фильтр
3._Клапан_регулирующий_с_приводом
4._Насос регуляционный
5._Клапан обратный
6._Термоманометр
7._Воздухоотводчик
8._Кран_сливной
9._Бак_расширительный
