Смесительный узел (исполнение 1)

                      Преимущество: удобство подключения

 Рабочее давление       0-10 Bar
 Рабочая температура       0-150 С
 Теплоноситель      вода антифриз

Калорифер представляет собой специальное устройство, которое обеспечивает нагрев воздушных масс в системах приточной вентиляции или охлаждение потока при кондиционировании объекта. Он выполнен в виде отдельного модуля и осуществляет теплообмен путем соприкосновения воздушных потоков с охлаждающими или обогревательными элементами.

Эффективность функционирования калорифера обеспечивает обвязка, управляющая его работой. Ее наличие позволяет поддерживать заданный температурный режим в помещении. Становится очевидным, что узел обвязки калорифера представляет собой один из важнейших элементов вентиляционной системы.

Мы предлагаем Вашему вниманию смесительный узел исполнения 1, в котором в качестве теплоносителя может быть использована не только вода, но и антифриз. Конструктивно он состоит из следующих элементов:

  • шарового крана;
  • фильтра;
  • обратного клапана;
  • насоса регуляционного типа;
  • регулирующего клапана, дополненного приводом.

Вы можете уточнить подробную информацию о технических характеристиках данного смесительного узла у менеджеров ООО «ВентТехнолоджи» по телефону или электронной почте.

Смесительный
узел


Макс. расход
теплоносителя


Тип насоса                  KVS клапана      Присоединительный
размер клапана G


 MU40-1.6HW          0,7

 25-40

  1,6                3/4"
 MU40-2.5HW          1,2  25-40    2,5                3/4"
 MU40-4.0HW           2  25-40    4,0                3/4"
 MU60-6.3HW          3,5  25-60    6,3                 1"
 MU80-6.3HW           4  25-80     6,3                 1"
 MU60-10.0HW           5  25-60   10,0                 1"
 MU80-10.0HW           5  25-80   10,0                 1"
 MU80-16.0HW          7,5  32-80   16,0                1 1/4 “
 MU120-16.0HW           8  32-120   16,0                1 1/4 “
 MU120-25.0HW          10  32-120   25,0                1 1/2 “
 MU120-40.0HW          17  32-120

  40,0

                 2“

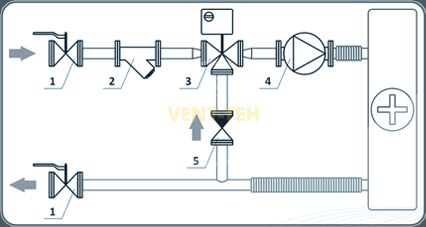

1._Шаровый кран
2._Фильтр
3._Клапан_регулирующий_с_приводом
4._Насос регуляционный
5._Клапан обратный
